مراحل طراحی سوله صفر تا صد

در دنیای امروز، نیاز به فضاهای صنعتی، انبارها، سالن‌های ورزشی، کارگاه‌ها و تولیدی‌ها به سرعت در حال افزایش است. یکی از پرکاربردترین سازه‌هایی که برای این منظور مورد استفاده قرار می‌گیرد، سوله است. طراحی سوله با توجه به نوع کاربری، شرایط محیطی و اقتصادی، باید با دقت بسیار بالا انجام شود. در این مقاله قصد داریم صفر تا صد مراحل طراحی سوله را بررسی کنیم و نکات کلیدی درباره طراحی سوله صنعتی، سوله سازی، نحوه ساخت سوله و نصب آن را توضیح دهیم.

طراحی سوله چیست؟

طراحی سوله، فرآیند مهندسی و فنی است که طی آن نقشه‌ها، محاسبات و مشخصات فنی برای ساخت یک سازه فلزی با دهانه وسیع (بدون ستون میانی) آماده می‌شود. این فرآیند شامل تحلیل سازه، طراحی پلان سوله، طراحی نمای سوله، انتخاب مصالح، و تعیین اتصالات است. سوله‌ها اغلب برای کاربری‌هایی مانند کارخانه‌ها، انبارها، مرغداری‌ها، سالن‌های ورزشی و نمایشگاه‌ها طراحی می‌شوند. در نتیجه، آگاهی از طراحی سوله چیست، به درک بهتر پروژه‌های سوله سازی کمک شایانی می‌کند.

مراحل طراحی تا نصب سوله

مطالعه اولیه و نیازسنجی

 در این مرحله هدف اصلی شناخت کامل نیازهای پروژه است. ابتدا نوع کاربری سوله مشخص می‌شود؛ سپس موقعیت جغرافیایی و شرایط اقلیمی محل مورد بررسی قرار می‌گیرد. اطلاعاتی مانند بار باد، بار برف، دمای محیط و رطوبت تأثیر مستقیمی در طراحی سوله دارند. همچنین ابعاد کلی سوله، تعداد دهانه‌ها و ارتفاع سقف بر اساس عملکرد مورد انتظار تعیین می‌شوند.

طراحی اولیه (Concept Design)

در این بخش مهندسان با توجه به نیازهای کارفرما، طرح اولیه‌ای از طراحی پلان سوله و فضاهای داخلی ترسیم می‌کنند. طراحی نمای سوله نیز در این مرحله انجام می‌شود تا علاوه بر کارایی، جلوه بصری مناسبی نیز برای سازه ایجاد گردد. این طرح مفهومی پایه‌ای برای طراحی‌های دقیق‌تر در مراحل ساخت سوله خواهد بود.

طراحی سازه‌ای (Structural Design)

 پس از تأیید طرح مفهومی، محاسبات مهندسی دقیق آغاز می‌شود. در این مرحله، انواع بارهای وارد بر سازه از جمله بار مرده، بار زنده، باد، برف و زلزله بررسی می‌شود. سپس طراحی سوله به روش LRFD یا روش‌های دیگر انجام می‌گیرد تا ایمنی، پایداری و عملکرد مناسب سازه تضمین شود.

مدل‌سازی با نرم‌افزارهای تخصصی

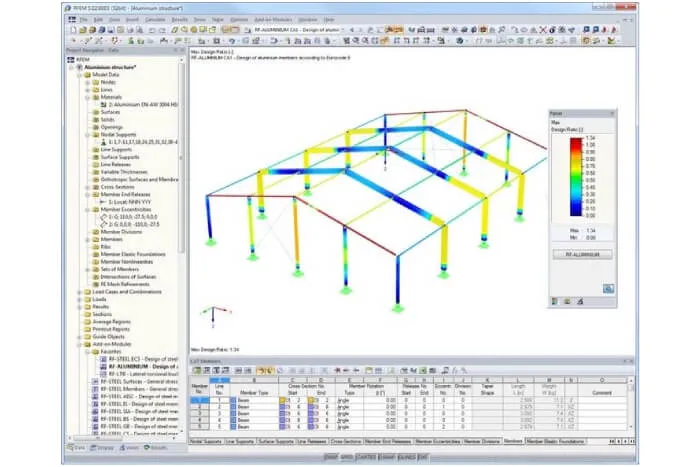

 برای صحت طراحی سوله صنعتی و بررسی عملکرد سازه، از نرم‌افزارهایی مانند SAP2000، ETABS، Tekla و AutoCAD استفاده می‌شود. این مدل‌سازی‌ها امکان مشاهده رفتار واقعی سازه تحت بارهای مختلف را فراهم می‌کنند و از بروز خطاهای احتمالی در مراحل سوله سازی جلوگیری می‌شود.

تهیه نقشه‌های اجرایی و دفترچه محاسبات

در این مرحله تمامی نقشه‌های اجرایی شامل پلان، نما، مقاطع و جزئیات اتصالات تهیه می‌شود. همچنین دفترچه محاسبات فنی که شامل تحلیل و طراحی تمام اعضای سازه‌ای است، تدوین می‌گردد تا مراحل ساخت سوله و نظارت دقیق بر اساس آن انجام شود.

ساخت و تولید قطعات در کارخانه

 پس از آماده‌سازی نقشه‌ها، قطعات فلزی مورد نیاز سوله شامل ستون‌ها، تیرها، بادبندها و اتصالات طبق نقشه‌ها در کارخانه تولید می‌شود. رعایت دقیق استانداردها و کنترل کیفی در این مرحله از اهمیت بالایی برخوردار است تا از هرگونه نقص یا انحراف در نحوه ساخت سوله جلوگیری شود.

نصب سوله در محل پروژه

قطعات ساخته‌شده به محل پروژه منتقل شده و مراحل نصب سوله آغاز می‌گردد. نصب با اجرای فونداسیون شروع می‌شود و سپس اسکلت فلزی، سقف و دیواره‌ها به ترتیب نصب می‌شوند. این مرحله باید با دقت بالا و توسط تیم‌های تخصصی انجام شود تا ایمنی و استحکام سازه تضمین شود.

پایان‌کار و بهره‌برداری

 پس از اتمام نصب، مرحله نهایی شامل بازبینی نهایی، انجام تست‌های لازم و تحویل پروژه به کارفرما است. در این مرحله همچنین مدارک و مستندات فنی شامل دفترچه محاسبات، نقشه‌های ساخت و گزارشات کنترل کیفیت تحویل داده می‌شود. این مرحله نهایی، تکمیل کننده مراحل سوله سازی از صفر تا صد است.

عوامل موثر بر طراحی سوله

طراحی سوله موفق وابسته به عوامل مختلفی است که در ادامه به مهم‌ترین آن‌ها اشاره می‌کنیم:

• نوع کاربری سوله (صنعتی، ورزشی، کشاورزی و ...)
• شرایط اقلیمی منطقه (باد، باران، برف، زلزله)
• نوع خاک محل احداث
• بودجه و محدودیت‌های اقتصادی
• نوع پوشش سقف و دیوارها

سوله‌ها از نظر طراحی به چند دسته تقسیم می‌شوند؟

سوله‌ها از نظر طراحی و ساختار به چند دسته تقسیم می‌شوند:

1. سوله تک دهانه
2. سوله چند دهانه با ستون مشترک
3. سوله با جرثقیل سقفی
4. سوله قوسی یا شبدری
5. سوله دو طبقه یا دارای طبقه اداری

هر یک از این انواع با توجه به نوع کاربری، محدودیت فضا و نیاز پروژه انتخاب و طراحی می‌شوند.

با چه برنامه‌هایی می‌توان سوله را طراحی کرد؟

در فرآیند طراحی سوله، نرم‌افزارهای تخصصی نقش بسیار مهمی ایفا می‌کنند. برخی از مهم‌ترین آن‌ها عبارتند از:

• SAP2000: برای تحلیل سازه
• ETABS: برای طراحی دقیق اجزای سازه‌ای
• Tekla Structures: برای مدل‌سازی سه‌بعدی و جزئیات ساخت
• AutoCAD: برای تهیه نقشه‌های اجرایی و طراحی پلان سوله
• Safe: برای طراحی فونداسیون

انواع سوله

سوله‌ها بر اساس نوع طراحی، ساختار و پوشش به انواع مختلفی تقسیم می‌شوند:

1. سوله سبک: برای پروژه‌های کوچک و کم‌هزینه
2. سوله سنگین: برای پروژه‌های صنعتی بزرگ و مجهز به جرثقیل
3. سوله تیرورقی: رایج‌ترین نوع سوله
4. سوله HSS یا پروفیل سبک: مناسب برای مناطق با بار کم
5. سوله با پوشش ساندویچ پانل: عایق حرارتی و صوتی عالی

نمونه طراحی سوله

به عنوان نمونه طراحی سوله، یک سوله صنعتی با ابعاد 30×60 متر و ارتفاع تاج 8 متر را در نظر بگیرید. این سوله دارای جرثقیل سقفی 10 تن، پوشش سقف ساندویچ پانل و فونداسیون نواری است. طراحی این سوله باید با در نظر گرفتن بار جرثقیل، بار باد و بار برف منطقه انجام گیرد و در نرم‌افزار SAP2000 تحلیل شود.

طراحی سوله صنعتی یک فرآیند چندمرحله‌ای و تخصصی است که نیاز به دانش فنی، تجربه و ابزارهای حرفه‌ای دارد. از بررسی نیاز اولیه تا ساخت و نصب نهایی، هر مرحله از مراحل طراحی سوله نقش حیاتی در کیفیت نهایی پروژه ایفا می‌کند. انتخاب روش مناسب طراحی مانند طراحی سوله به روش LRFD، استفاده از نرم‌افزارهای مدرن و رعایت اصول مهندسی در سوله سازی، تضمین‌کننده پایداری، ایمنی و بهره‌وری بیشتر خواهد بود. امیدواریم این مقاله توانسته باشد به درک بهتر شما از مراحل سوله‌سازی و نحوه ساخت سوله کمک کرده باشد.

برای مشاهده عکس سوله و نمونه پروژه‌های اجرایی، می‌توانید به گالری سایت ما مراجعه کنید یا با کارشناسان تیم معماری استودیو تماس بگیرید.
